Щетка дорожная БелДТ-8002

ТУ РБ 100135303.035-2009

Предназначена для уборки мусора в составе трактора на дорогах, тротуарах и производтвенных площадей.

Щетка устанавливается на трактор тягового класса 1.4, укомплектованный фронтальным погрузчиком.

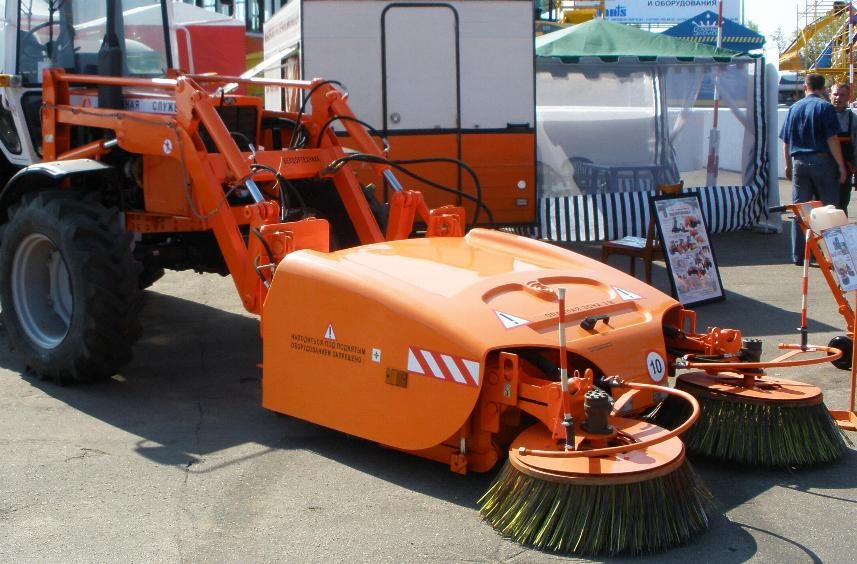

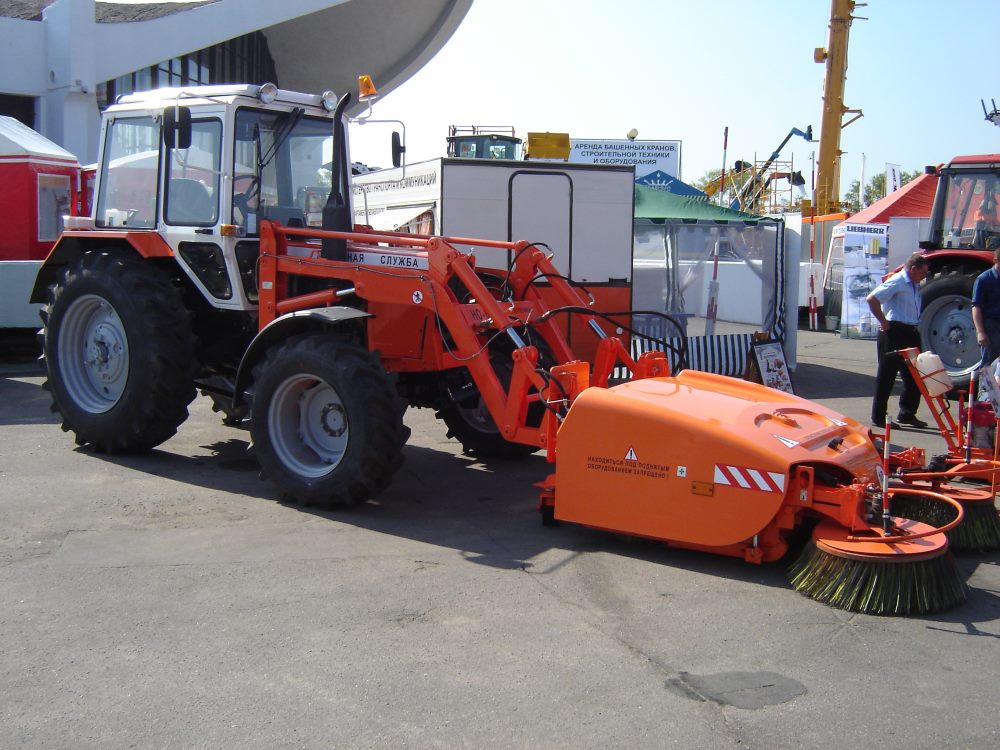

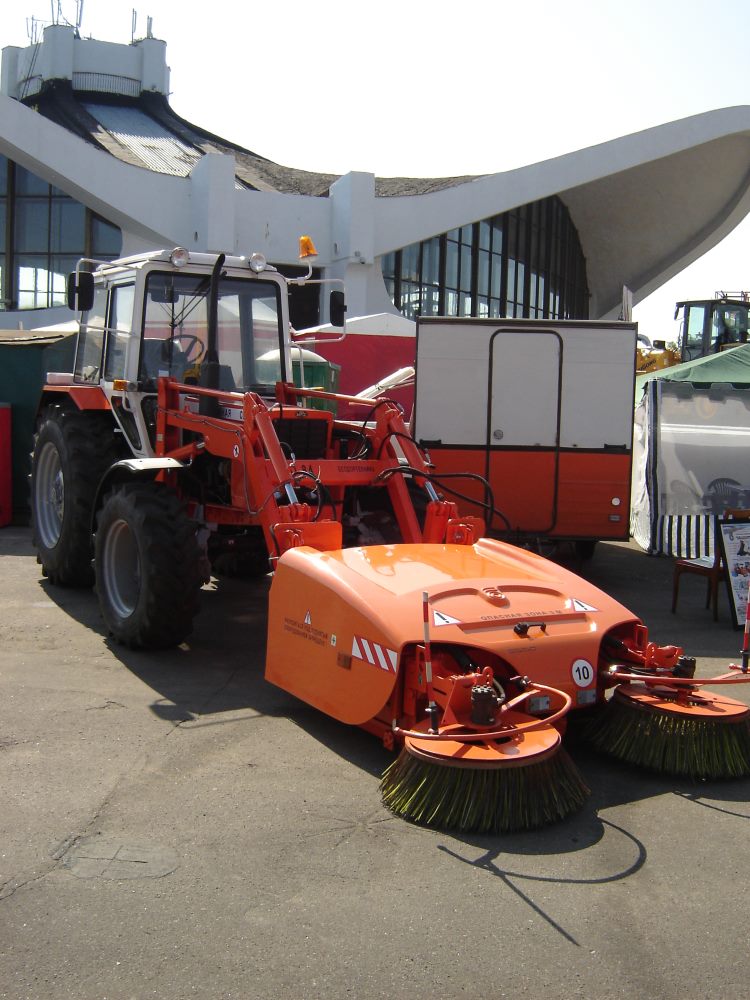

БелДТ-8002 — щетка дорожная, представляющая собой навесное оборудование для машин на базе трактора Беларус с установленным бульдозером-погрузчиком производства ОАО «Белдортехника» либо с другим бульдозером-погрузчиком аналогичной конструкции грузоподъемностью не менее 750 кг. Щетка дорожная устанавливается на бульдозер-погрузчик вместо ковша (отвала).

Основным преимуществом данной щетки в сравнении со стандартными задними тракторными щетками является возможность уборки возле бордюров и отсутствие необходимости в ручном труде по сбору песка и мусора после прохода щетки.

Гидросистема щетки подключается к гидросистеме бульдозера-погрузчика, т.е. привод рабочих органов щетки осуществляется от насоса гидросистемы базового трактора, а управление — посредством штатного гидрораспределителя базового трактора. Основным несущим элементом щетки дорожной является бункер. Бункер конструктивно состоит из бака для мусора и бака для воды.

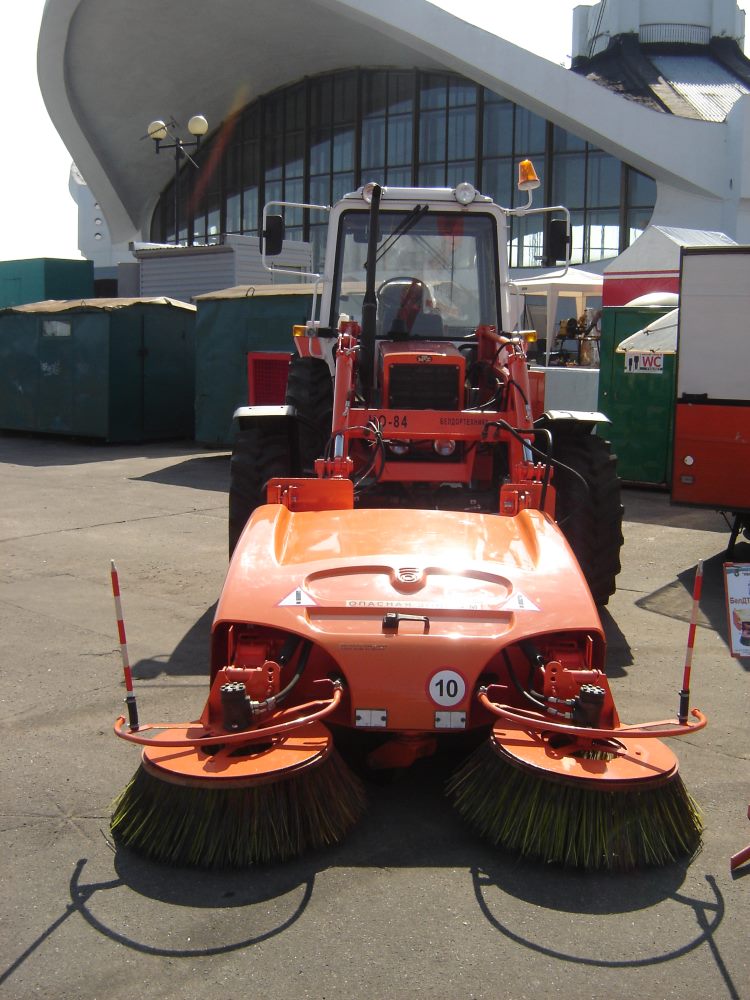

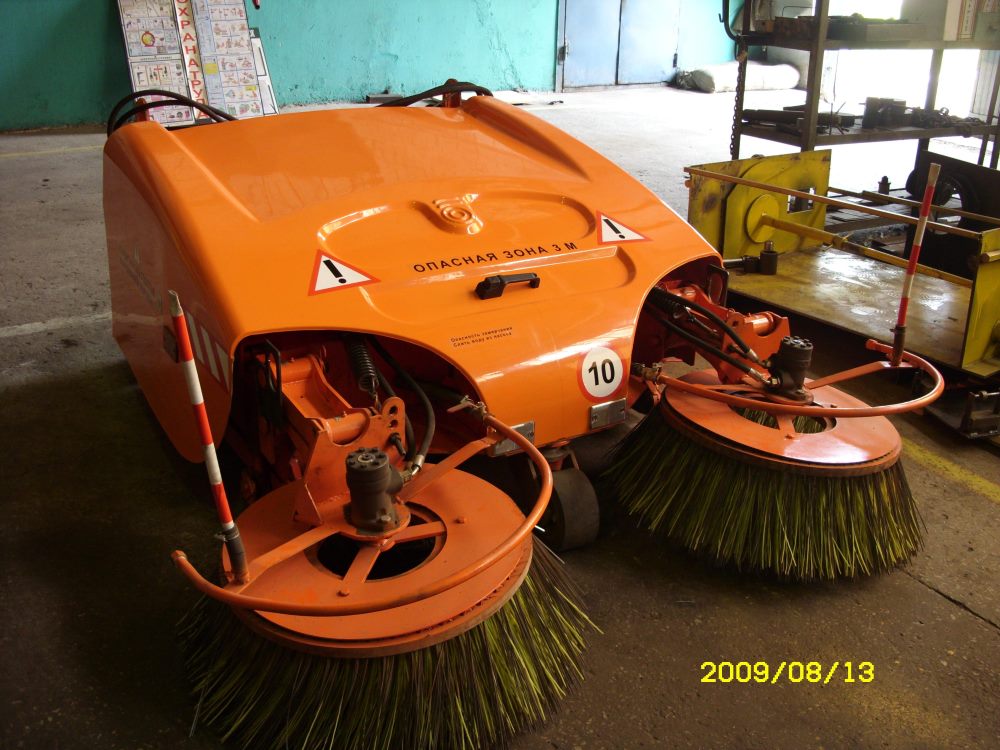

Рабочими органами щетки дорожной являются одна основная и две боковые щетки. Назначение боковых щеток — перемещение мусора в зону действия основной щетки, т.е. по направлению к продольной оси машины.

Назначение основной щетки — сбор мусора в бак. В баке отсутствует задняя (по ходу движения) стенка. Через данный проем он заполняется мусором, поступающим от основной щетки. Днище бака является одновременно разгрузочным люком. Привод разгрузочного люка (открывание и закрывание) осуществляется двумя гидроцилиндрами — по одному с каждой стороны люка. Выгрузка мусора может производиться в специально отведенные места либо емкости (например, в кузов тракторного прицепа).

Щетка оснащена системой орошения для уменьшения пылеобразования при работе.

Технические характеристики:

1. Тип

трактор тягового класса 1,4

2. Привод щетки

гидравлический от гидросистемы базовой машины

3. Ширина обрабатываемой полосы, мм

2000

4. Масса, кг
— конструктивная

650

— полная (с заполненным водяным баком и баком для мусора), м³

1050

5. Полезный объем (заполняемость) бака для мусора, м³

0,2

6. Объем водяного бака, л

90

7. Скорость передвижения, км/ч, не более
— рабочая (в зависимости от условий работы)

10

— транспортная, км/ч

25

8. Максимальная высота разгрузки, мм

2500

9. Габаритные размеры, мм, не более
— длина

2550

-ширина

2100

-высота

1000

10. Номинальная частота вращения, об/мин
— основной щетки

300

— боковых щеток

120

11. Основные параметры щеток
— наружный диаметр основной щетки, мм, не более

550

— высота боковых щеток, мм, не более

215

— наружный диаметр боковых щеток, мм, не менее

650

12.Количество опорных колес

3

13. Номинальное рабочее давление в гидросистеме, МПа

16
