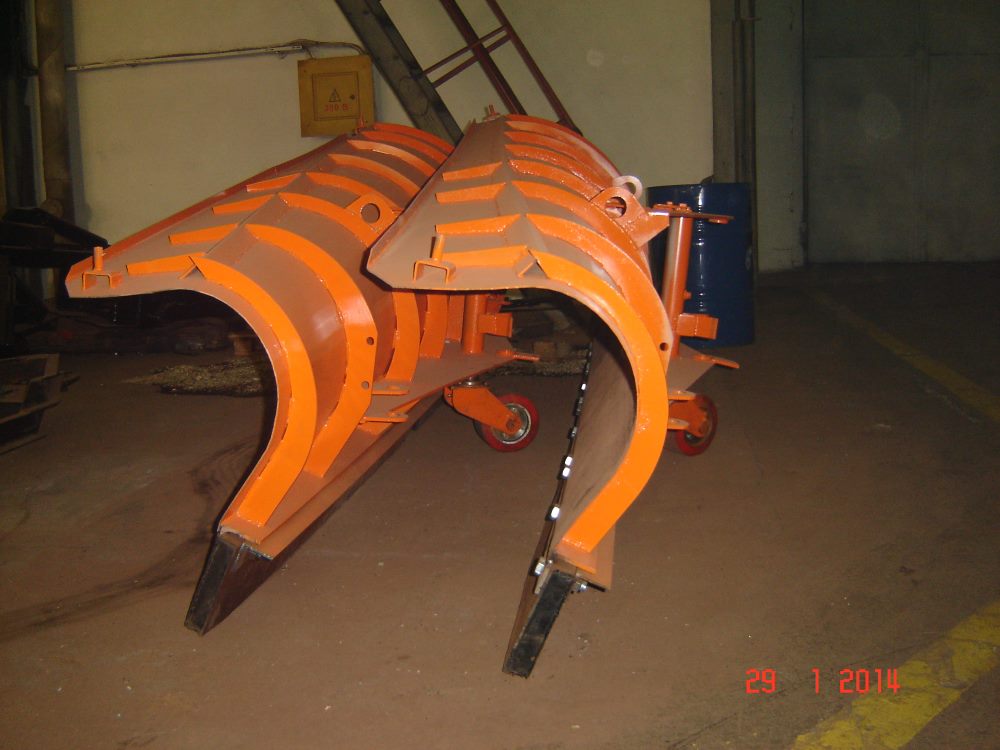

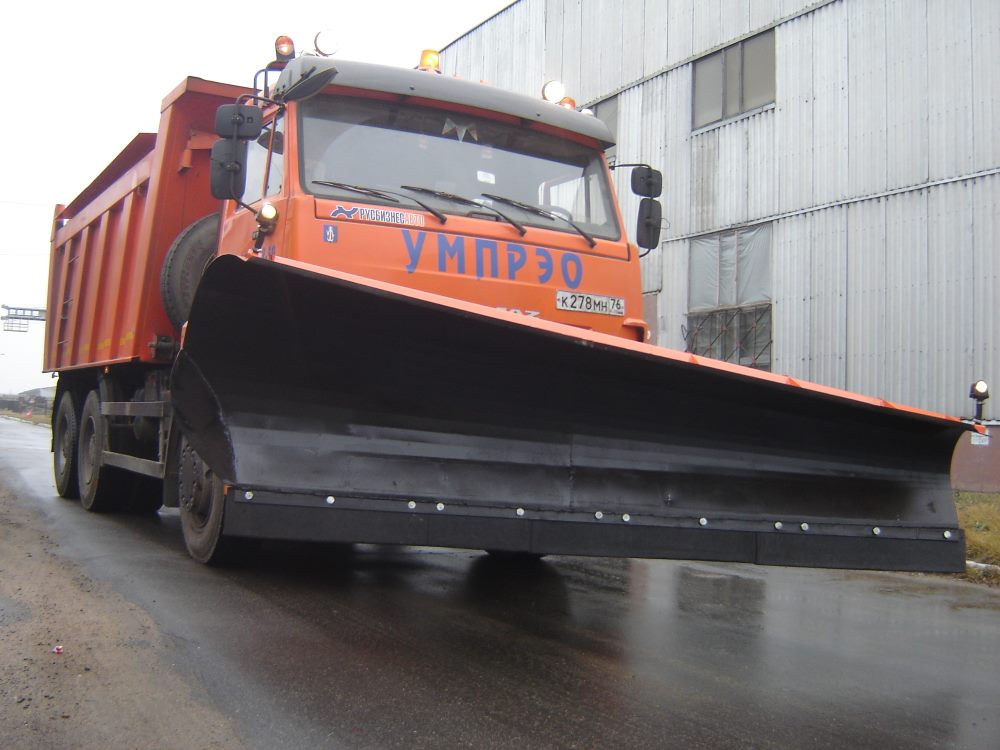

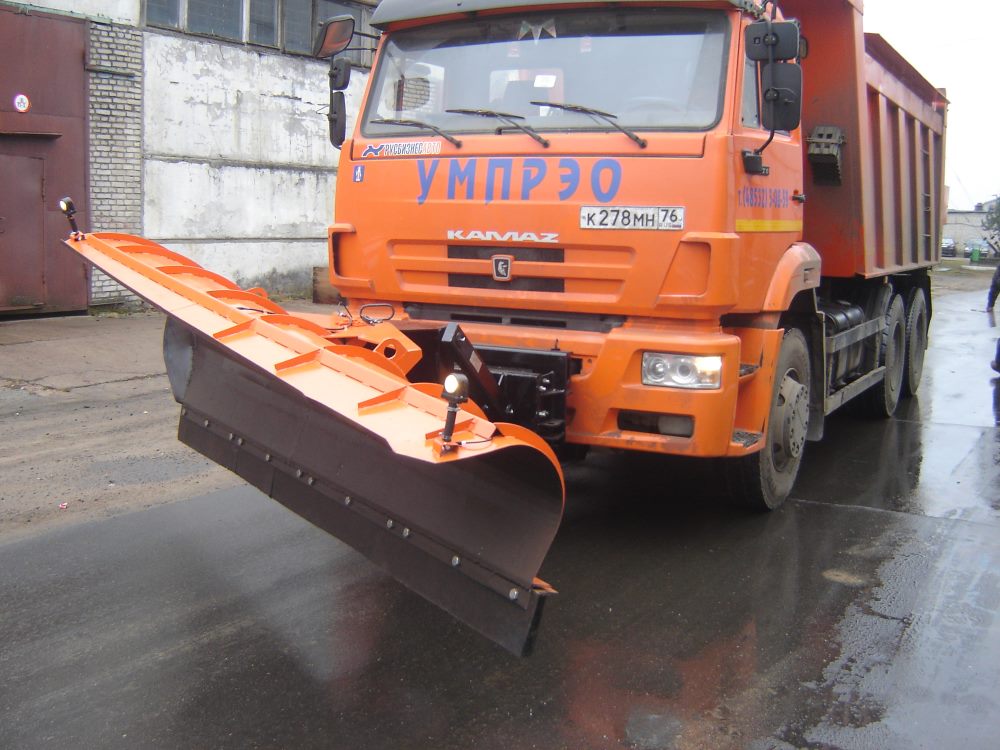

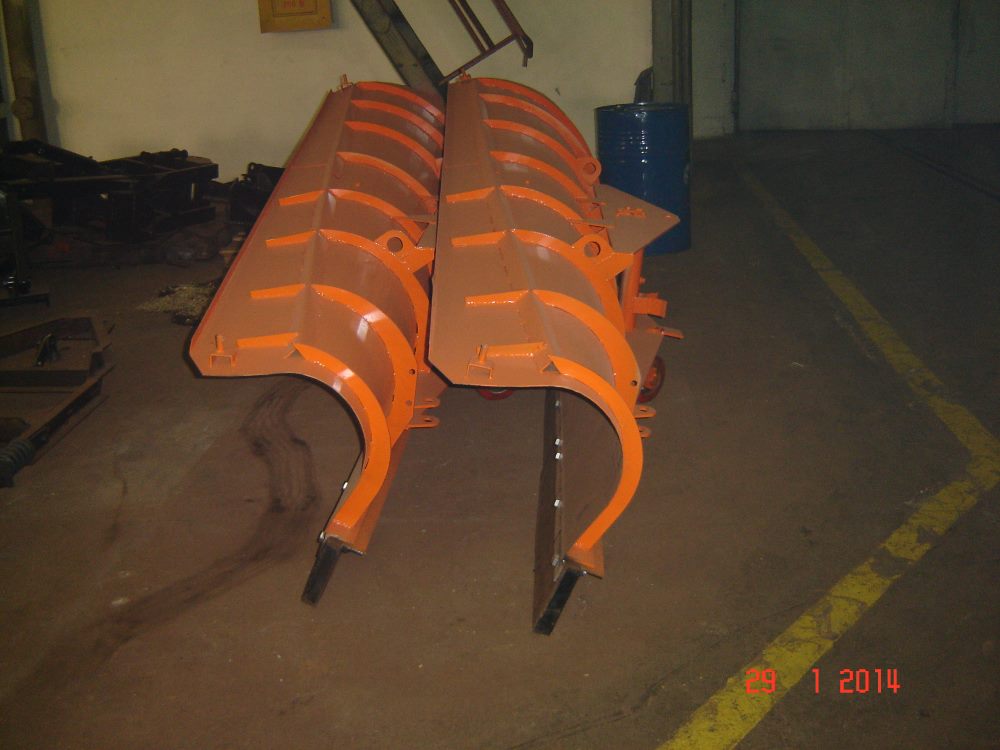

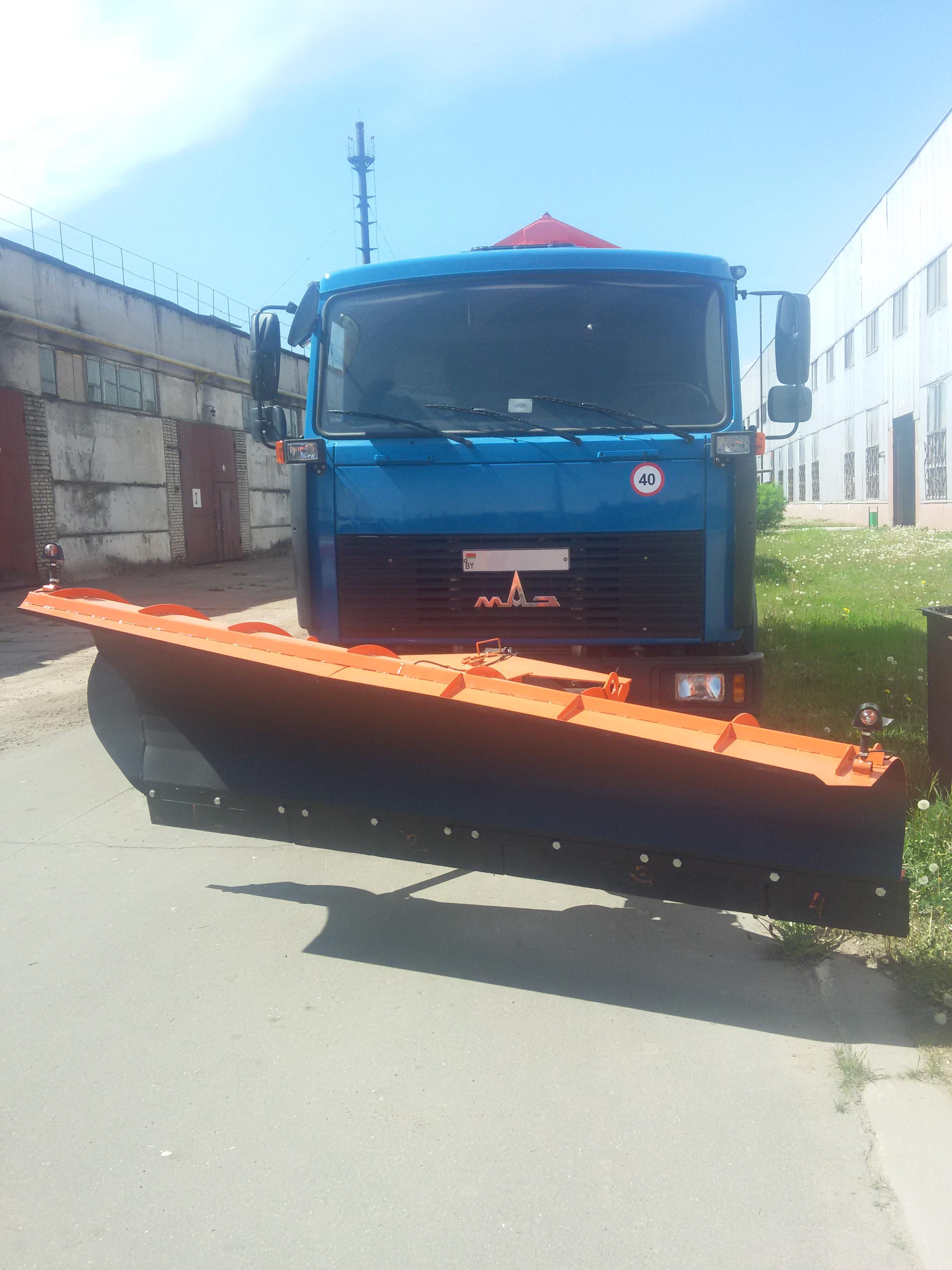

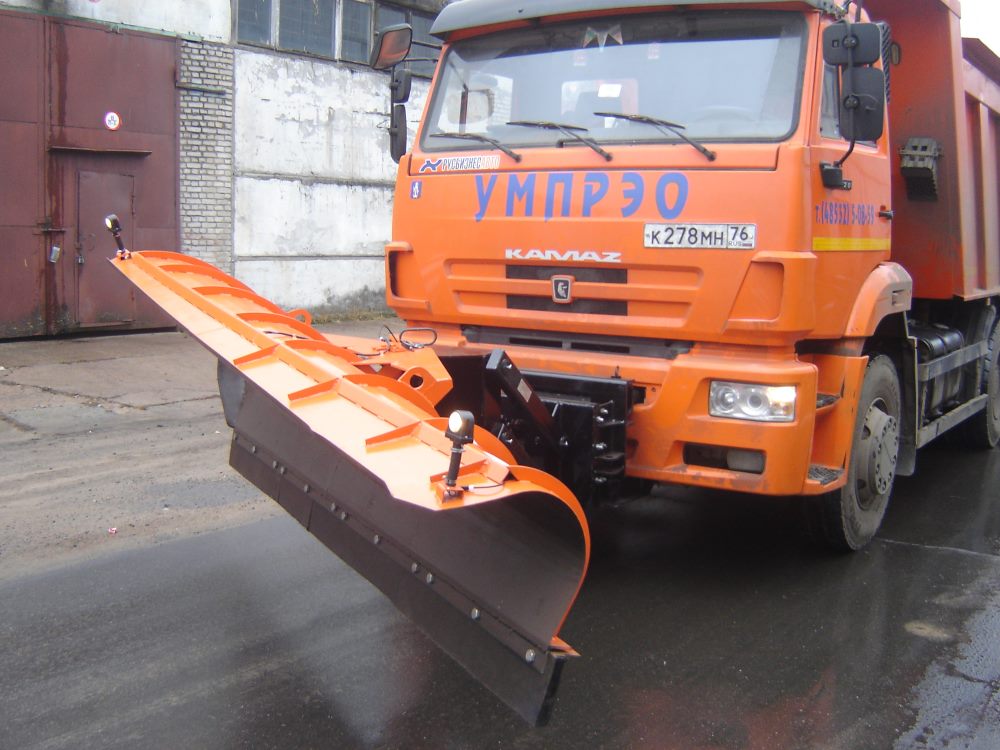

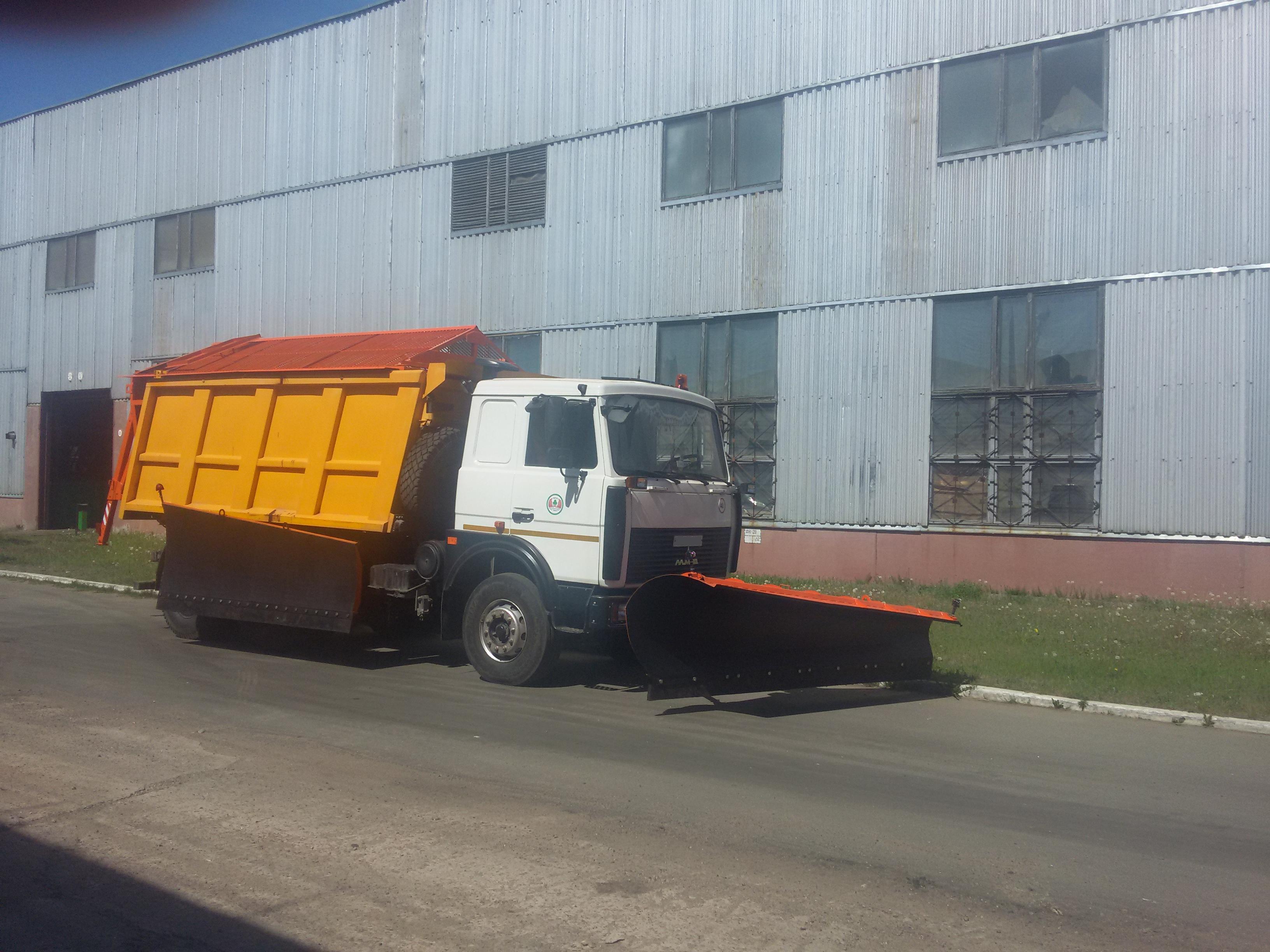

Отвал передний конический НО-72-05 (на МАЗ 5551)

ТУ РБ 100135303.013-2001

Предназначен для скоростной уборки рыхлого снега за пределы обочины.

Отвал конической формы с аэродинамическим эффектом.

Технические характеристики:

1. Базовый автомобиль

МАЗ-5551 и (его модификации)

2. Тип отвала

передний конический

3. Скорость передвижения не более, км/ч
— рабочая

50

— транспортная (максимальная)

83

4. Ширина отвала, мм

3480

5. Высота отвала, мм

увеличивающаяся от 580 до 1080

6. Угол поворота отвала в плане, не более:

30°

7. Ширина очищаемой полосы при отвале, повернутом на максимальный угол, мм

2800

8. Дорожный просвет в транспортном положении отвала, мм, не менее

300

9.Вылет отвала от оси переднего колеса базового автомобиля, мм
— в транспортном положении

2930

— в рабочем положении

3000

10.Масса, кг

540

11.Распределение массы базового автомобиля по осям (при транспортном положении отвалов), кг
— на переднюю ось

5020

— на заднюю ось (тележку для МАЗ-5516)

3000

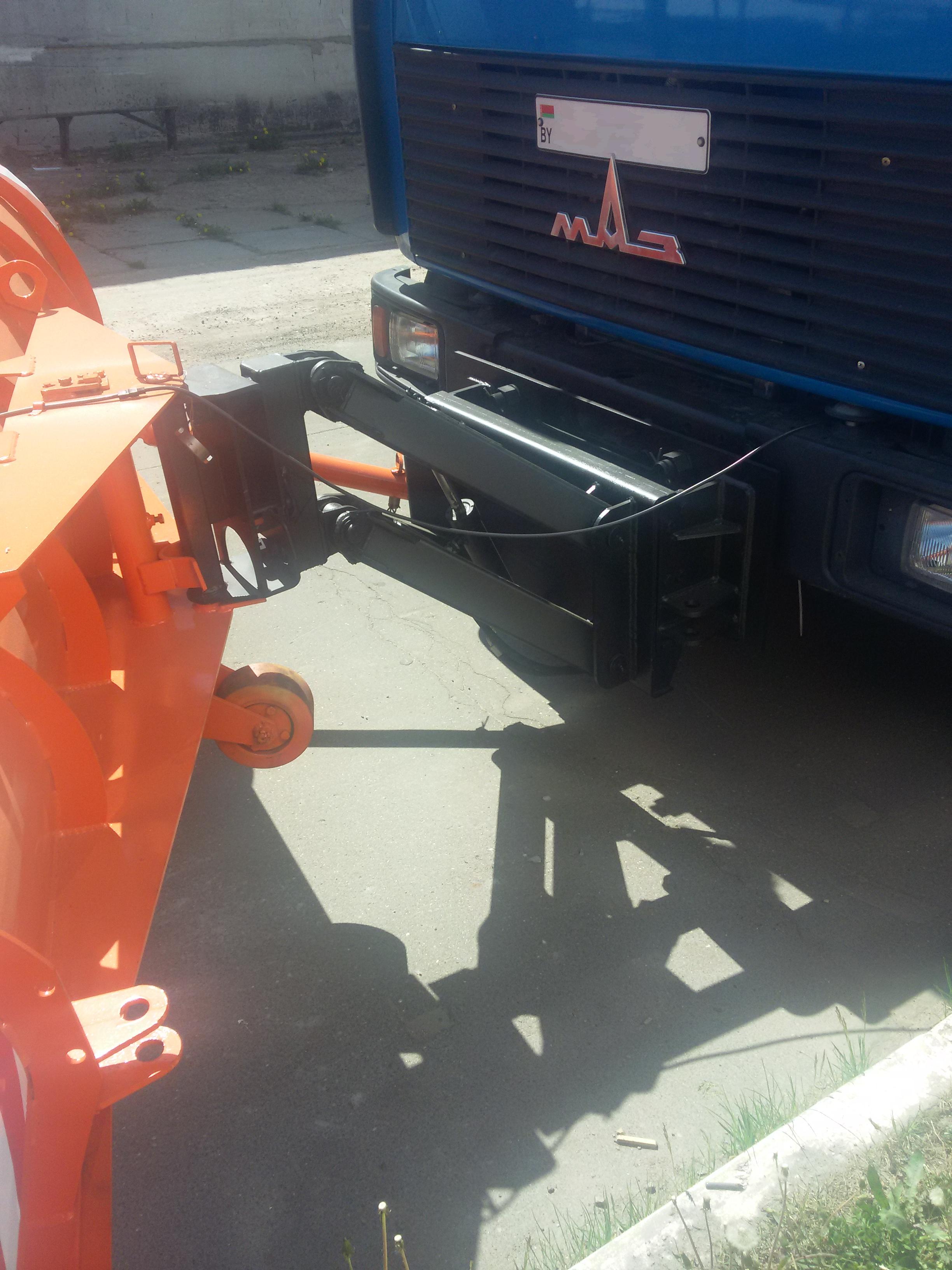

12.Подъемный механизм отвала

Гидравлический, подключенный к гидросистеме подъема платформы базового автомобиля либо от собственного насоса, установленного на КПП базового автомобиля

13.Внешний габаритный радиус поворота базового автомобиля по точке отвала, наиболее удаленной от центра поворота в транспортном положении, м, не более:

9,5
